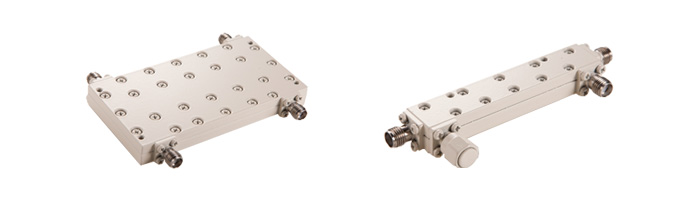

Coupler

  • HIBRID, DIRECTIONAL AVAILABLE
  • AVAILABLE FOR HIGH FREQUENCY, WIDE BAND, HIGH POWER SUPPLY
  • LOW LOSS, HIGH DIRECTIVITY
  • COMPACT SIZE
  • MILITARY TELECOMMUNICATION, SATELLITE APPLICATIONS
Part Number Passband Frequency IL RL Coupling Directivity Power Download
DC152D5M5B50PN-01 150 ~ 155MHz 1.0 dB max 18dB min 10±2.0dB max 17dB min 50W
DC400M200B30C2PT-01 300 ~ 500MHz 0.5dB max 20dB min 30±1.0dB max 20dB min 2W
DC770M40B30C100WN-01 750 ~ 790MHz 0.3 dB max 20dB min 30±0.75dB min 20dB min 100W
DC1125M750B30C30PS-01 750 ~ 1500MHz 0.2dB max 20dB min 30±1.2dB max 20dB min 30W
DC1471D5M1397B200PN-01 773 ~ 2170MHz 0.3dB max 18dB min 30±1.5dB max 18dB min 200W
DC1300M200B40C50PN-01 1.2 ~ 1.4GHz 0.15dB max 20dB min 40±0.5dB max 15dB min 400W
DC3G2000B30C50PS-01 2 ~ 4GHz 0.2dB max 18dB min 30±1.25dB max 20dB min 50W
DC6G4GB30C20PS-01 2 ~ 8GHz 0.5dB max 17dB min 30±1.2dB max 15dB min 20W
DC12G12GB10C20PS-01 6 ~ 18GHz 1.5dB max 14dB min 10±1.0dB max 12dB min 1W
DC9700M5400B20C1PS-01 7 ~ 12.4GHz 0.5dB max 15dB min 20±1.0dB max 14dB min 1W
